Hawa Folding Concepta 2 indraai- vouwdeurbeslag

Hawa vouw- indraaideurbeslag type Folding Concepta 25 voor een kast met 2 deuren
Hawa vouw- indraaideurbeslag type Folding Concepta 25 voor een kast met 3 deuren
Bodemprofiel voor Hawa Folding Concepta 25
Centreer magneten met boormal voor Hawa Folding Concepta 25
Versterkingsprofiel voor Hawa Folding Concepta 25
Aanslagset voor stangslot voor Hawa Folding Concepta 25

Hawa vouw- indraaideurbeslag type Folding Concepta 25 voor een kast met 2 deuren

- voor een houten vouwdeur met maximum
  gewicht 25 kg (50 kg per deurenpaar)
- deurhoogte van 1250 tot 2600 mm
- deurdikte van 19 tot 28 mm
- deurbreedte van 300 tot 700 mm

- dit beslag vergt grote precisie:
  - 1. maximale toegestane doorbuiging van
    de beslagzijde en de deur +/- 2 mm
  - 2. maximale doorbuiging van de toplaag
    (bovenkant van het meubel): 2 mm

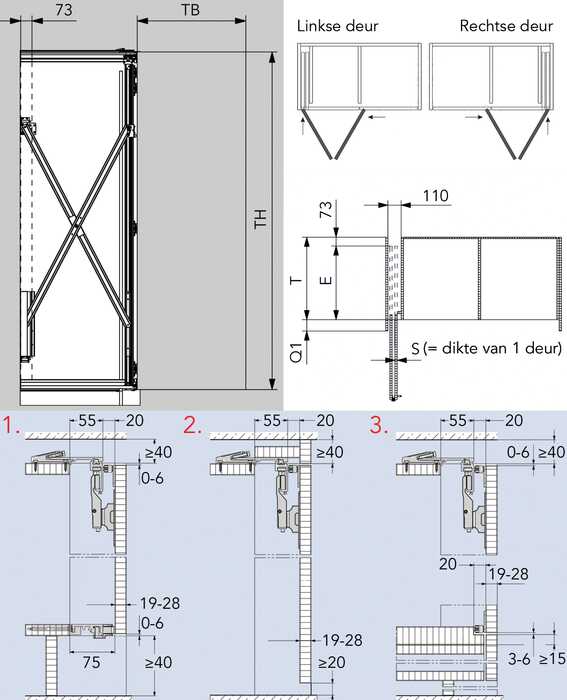

- toepassingen (zie afbeelding):
  - 1. voorliggend kastfront boven en onder met
    kastbodem en plint
  - 2. afsluiting van een nis zonder meubelbodem
  - 3. halfhoge variant vanaf het werkvlak

- het bodemprofiel is enkel nodig bij toepassing 1
- een aluminium strip verbergt de scharnieren
  bij naar binnen geschoven deuren
  (in de set inbegrepen)

Brochure Video
Bestelnr. Afwerking Omschrijving Breedte Hoogte Besteleenh.
047050 Aluminium geëloxeerd Beslag voor een linkse deur 1420 mm 1250-1850 mm 1 set
047051 Aluminium geëloxeerd Beslag voor een rechtse deur 1420 mm 1250-1850 mm 1 set
047052 Aluminium geëloxeerd Beslag voor een linkse deur 1420 mm 1851-2600 mm 1 set
047053 Aluminium geëloxeerd Beslag voor een rechtse deur 1420 mm 1851-2600 mm 1 set
047055 Zwart geëloxeerd Beslag voor een linkse deur 1420 mm 1250-1850 mm 1 set
047056 Zwart geëloxeerd Beslag voor een rechtse deur 1420 mm 1250-1850 mm 1 set
047057 Zwart geëloxeerd Beslag voor een linkse deur 1420 mm 1851-2600 mm 1 set
047058 Zwart geëloxeerd Beslag voor een rechtse deur 1420 mm 1851-2600 mm 1 set

Hawa vouw- indraaideurbeslag type Folding Concepta 25 voor een kast met 3 deuren

- voor een houten vouwdeur met maximum
  gewicht 25 kg (50 kg per deurenpaar)
- voor de 3de deur dient u het Concepta 30, 40
  of 50 beslag afzonderlijk bij te bestellen
  (bestelnr. 046832 (Concepta 30), 046834
  (Concepta 40) of 046833 (Concepta 50))

Brochure Video
Bestelnr. Afwerking Omschrijving Breedte Hoogte Besteleenh.
047059 Aluminium geëloxeerd Beslag voor een linkse deur 2120 mm 1851-2600 mm 1 set
047060 Aluminium geëloxeerd Beslag voor een rechtse deur 2120 mm 1851-2600 mm 1 set
047061 Zwart geëloxeerd Beslag voor een linkse deur 2120 mm 1851-2600 mm 1 set
047062 Zwart geëloxeerd Beslag voor een rechtse deur 2120 mm 1851-2600 mm 1 set

Bodemprofiel voor Hawa Folding Concepta 25

(1 stuk = 1300 of 2000 mm)

Bestelnr. Afwerking Lengte Besteleenh.
046973 Aluminium geëloxeerd 1300 mm 1 set
047063 Aluminium geëloxeerd 2000 mm 1 set
047064 Zwart geëloxeerd 1300 mm 1 set
047065 Zwart geëloxeerd 2000 mm 1 set

Centreer magneten met boormal voor Hawa Folding Concepta 25

- de centreer magneten zorgen er bij toepassing
  2 en 3 voor dat de deuren netjes gelijk liggen
- inclusief boormal om de magneten in te boren

Bestelnr. Afwerking - Besteleenh.
046974 - - 1 set

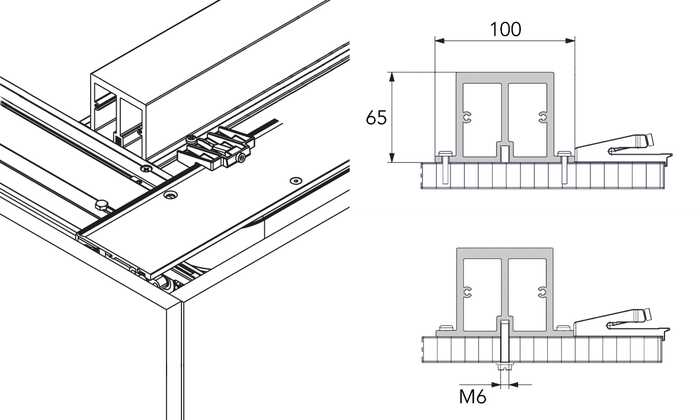

Versterkingsprofiel voor Hawa Folding Concepta 25

- het versterkingsprofiel wordt bovenop de kast
  gemonteerd om het doorbuigen van de bovenkant
  van het meubel te voorkomen
  (maximale toegestane doorbuiging: 2 mm)
- het profiel kan zowel van bovenaf als van
  onderuit geschroefd worden
- verbindingsplaatje inbegrepen

Bestelnr. Afwerking Lengte Besteleenh.
046976 - 2600 mm 1 stuk

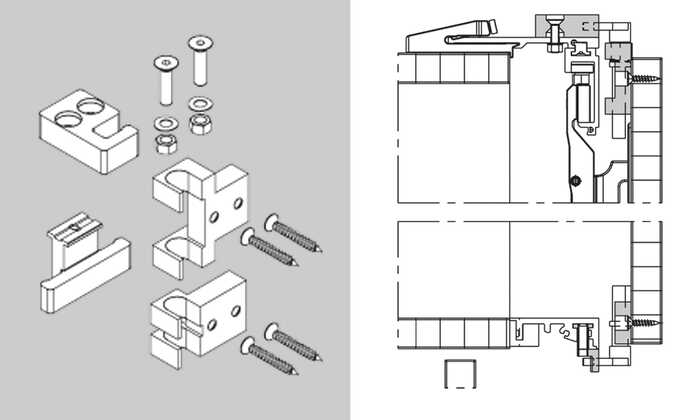

Aanslagset voor stangslot voor Hawa Folding Concepta 25

- set voor 1 deur

Bestelnr. Afwerking - Besteleenh.
046975 - - 1 set
